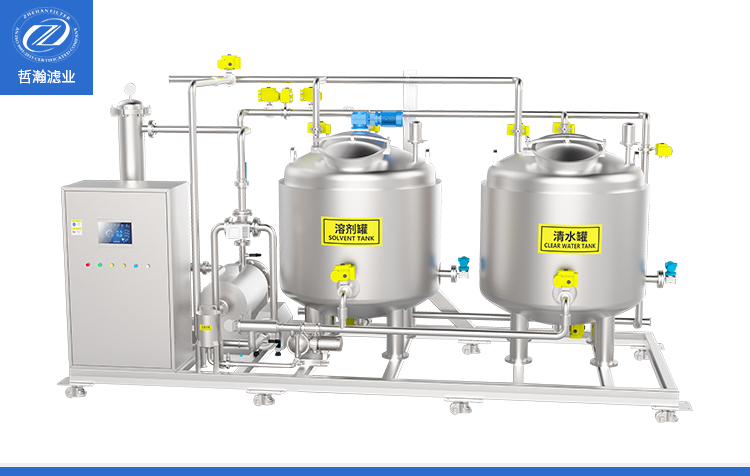

CIP 原位清洗系统解析及选型

CIP原位清洗系统全解析

CIP（Clean-In-Place，原位清洗）系统是一种无需拆卸生产设备，通过预设程序将清洗介质在设备内部循环，实现自动化清洁的工业清洗方案，广泛应用于食品饮料、制药、乳制品等对卫生标准和生产连续性要求严苛的领域，以下从系统构成、工作原理、核心优势、选型要点等维度展开说明：

一、系统核心构成

一套完整的CIP原位清洗系统由多个功能模块组成，各模块协同实现自动化清洗：

1. 储液模块

￮ 包含清水罐、碱液罐、酸液罐、回收水罐等，用于储存不同类型的清洗介质，罐体通常为不锈钢材质，配备液位计、温度传感器，可实时监测介质存量和温度。

￮ 中型果汁产线的CIP系统，一般配置5-10m³的清水罐、2-5m³的酸碱液罐，满足单次全流程清洗的介质需求。

2. 输送与循环模块

￮ 核心为离心泵（或卫生级隔膜泵），负责将清洗介质输送至待清洗设备的管道和罐体，同时实现介质的闭环循环；搭配管道阀门组（气动球阀、蝶阀），通过中控系统控制介质流向，切换不同清洗阶段。

3. 温控与配比模块

￮ 配备蒸汽加热器或电加热器，可将清洗液精准加热至设定温度（如碱洗阶段需60-80℃，酸洗阶段需40-50℃）；

￮ 智能药剂配比装置可自动添加酸碱清洗剂，控制介质浓度（如NaOH浓度1-2%，HNO₃浓度0.5-1%），避免人工配比的误差和浪费。

4. 控制与监测模块

￮ 包含PLC中控系统、触摸屏、各类传感器（压力传感器、流量传感器、电导率传感器），可预设清洗程序，实时监测清洗过程中的压力、流量、介质浓度等参数；

￮ 支持清洗数据自动存储和追溯，满足行业合规要求。

5. 辅助模块

￮ 过滤器：过滤清洗液中的杂质，防止堵塞管道；

￮ 消泡器：消除清洗过程中产生的泡沫，保证清洗效果；

￮ 排水与废液处理组件：对清洗后的废液进行初步中和，降低环保处理压力。

二、标准工作流程

CIP系统的清洗流程可根据行业和设备需求定制，通用的全流程分为5个阶段：

1. 预冲洗

￮ 用常温清水循环冲洗设备内壁，去除罐体内的大部分可见残留（如果汁生产线的果肉、糖分残留），冲洗时间10-15分钟，废水直接排放。

2. 碱洗

￮ 输送加热后的碱性清洗剂（如NaOH溶液），在设备内循环20-30分钟，利用碱性物质的皂化作用，清除油脂、蛋白质、多糖类顽固残留，碱洗后可回收部分碱液至碱液罐重复使用。

3. 中间水洗

￮ 用清水冲洗设备，去除残留的碱液和皂化产物，避免后续酸碱中和影响清洗效果，冲洗至排水pH值接近中性即可，此阶段的清水可回收至回收水罐，用于下一次预冲洗。

4. 酸洗

￮ 输送酸性清洗剂（如HNO₃或柠檬酸溶液），循环15-20分钟，去除设备内壁的水垢、金属氧化物等无机结垢，防止设备腐蚀和微生物滋生。

5. 终冲洗

￮ 用纯化水或无菌水进行最终冲洗，清除残留的酸液和所有杂质，确保设备内壁无清洗剂残留，满足食品、制药的卫生标准，冲洗完成后可同步进行管道吹干。

三、核心优势

1. 清洗效果稳定且达标

￮ 标准化程序控制，无人工操作差异，可覆盖设备死角（管道弯道、密封缝隙），微生物残留率可控制在10CFU/cm²以下，满足GMP、FDA等严苛标准。

2. 降本增效，适配连续生产

￮ 无需停机拆卸设备，单次清洗仅1-2小时，可在生产间隙自动运行，不挤占核心产能；长期可节省70%以上的综合成本（人工、耗材、设备维保）。

3. 安全与合规性强

￮ 无人工接触酸碱药剂、高空作业的风险，安全事故率极低；清洗数据全程可追溯，轻松通过行业卫生审查，避免合规处罚。

四、行业选型要点

1. 食品饮料行业（果汁、乳制品）：优先选卫生级不锈钢材质的罐体和管道，配备介质回收模块，降低水和清洗剂消耗；支持与灌装机、过滤组件的无缝对接。

2. 制药行业：需搭配**SIP（原位灭菌）**功能，实现清洗+灭菌一体化；控制模块需满足制药级数据追溯要求，支持电子签名和审计追踪。

3. 小型产线/作坊：可选择紧凑型CIP单元，减少初期投入，支持手动/自动双模式切换，兼顾灵活性和基础清洗需求。
